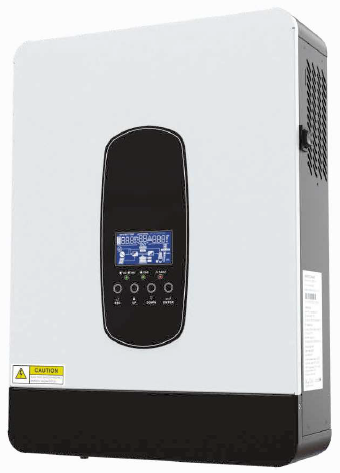

Однофазний багатофункціональний гібридний інвертор, який поєднує в собі функції інвертора та контролера зарядки АКБ від сонячних панелей або мережі для безперебійного живлення, призначений для побудови систем гарантованого електроживлення підключених будь яких електричних пристроїв споживачів. Може працювати без сонячних панелей. Працює зі всіма типами АКБ. Інтелектуальне охолодження.
ФУНКЦІЇ:
• Чистий синусоїдальний інвертор
• Програмоване пріоритетне живлення від сонячних панелей, акумулятора або мережі
• Високий діапазон вхідної напруги для сонячних панелей (55-450 В постійного струму)
• Сумісність з літій-іонними акумуляторами
• Підтримка комунікації з системою управління акумуляторами (BMS) для літієвих акумуляторів
• Розумна система зарядки для оптимізації терміну служби акумулятора
• Захист від перевантаження, високої температури та короткого замикання на виході інвертора
• Функція холодного старту
• Інтелектуальне регулювання швидкості вентилятора
• Вбудований комплект захисту від пилу для використання в суворих умовах (опціонально)
• Доступність Wi-Fi та GPRS для IOS та Android

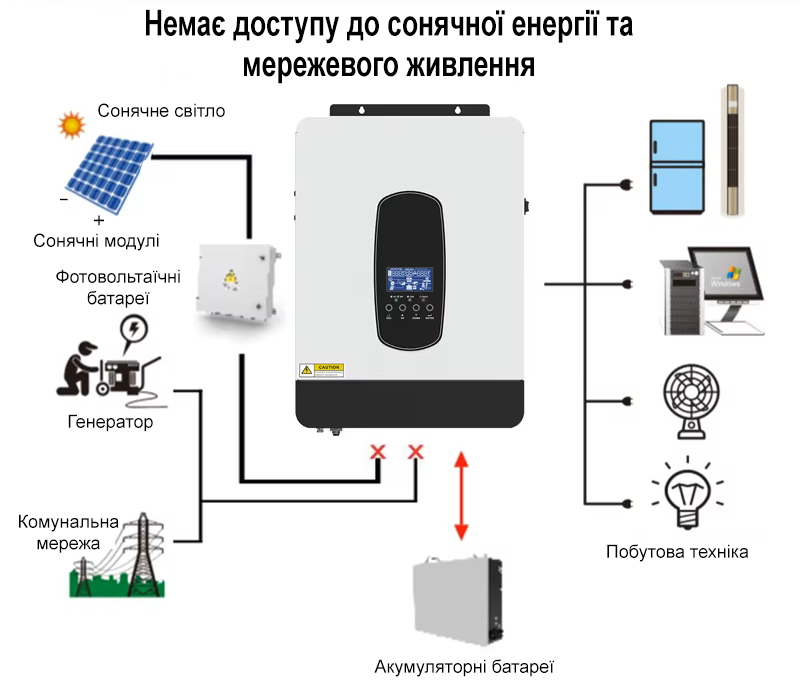

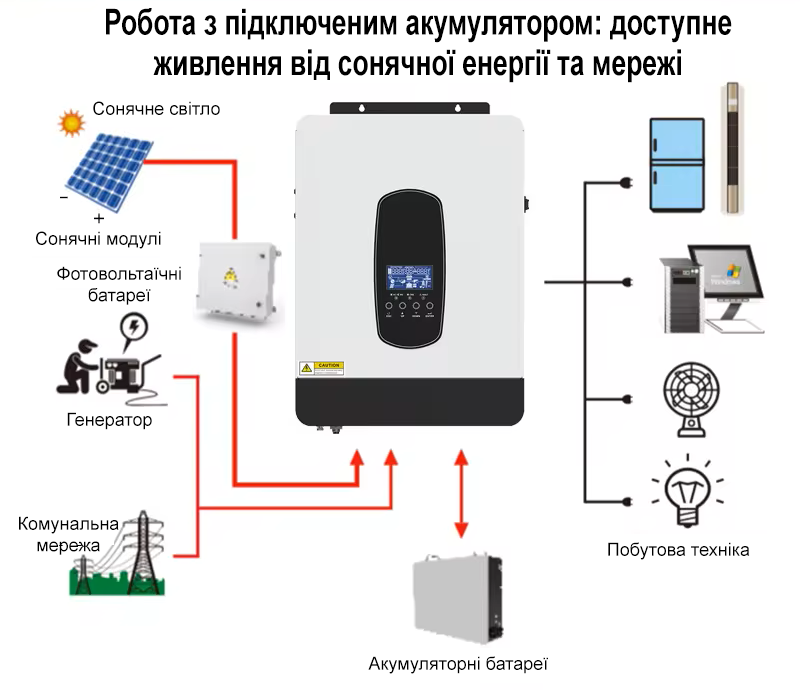

ПІДКЛЮЧЕННЯ СОНЯЧНОЇ СИСТЕМИ:
МОДЕЛЬ |
SP-3200 |
||
Номінальна потужність |
3200VA/3000W |
||
ВХІД |
|||
Напруга |
230В змінного струму (VAC) |
||
Вибірковий діапазон напруги |
170-280В змінного струму (VAC) (для персонального компьютера) |
||
Діапазон частот |
50 Гц / 60 Гц (автоматичне визначення) |
||
ВИХІД |
|||
Регулювання змінної напруги (у режимі батареї) |
230VAC±5% | ||
Пікова потужність |
6400VA |
||
Час переключення |
10мс (для персонального компьютера) |
||
Форма хвилі |
Чиста синусоїдна хвиля |
||
АКУМУЛЯТОР І ЗАРЯДНИК |
|||
Напруга акумулятора |
24В DC |
||
Напруга плаваючої зарядки |
27В DC |
||
Захист від перезарядження |
31В DC |
||
Максимальний зарядний струм |
60A |
||
СОНЯЧНА ЗАРЯДНА СТАНЦІЯ |
|||
Максимальна потужність фотоелектричного масиву |
3000W |
||
Діапазон МРРТ при робочій напрузі |
55-450В DC | ||
Максимальна напруга розімкнутого контуру сонячного масиву |
450В DC |
||
Максимальний зарядний струм |
80A |
||
Максимальна ефективність |
98% |
||
ФІЗИЧНІ |
|||
Розміри Д*Ш*В(мм) |
405*286*98mm |
||
Чиста вага (кг) |
5.0kg |
||
Комунікаційний інтерфейс |
RS232/RS485 (стандартний) |
||
ЕКСПЛУАТАЦІЙНЕ СЕРЕДОВИЩЕ |
|||
Вологість |
Від 5% до 95% відносної вологості (без конденсації) |
||
Температура експлуатації |
-10°C до 55°C |
||
Температура зберігання |
-15°C до 60°C |
||

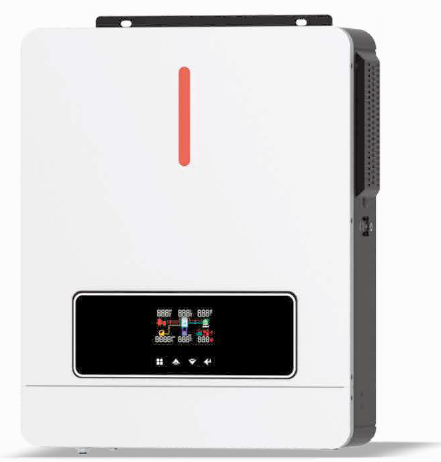

Однофазний багатофункціональний гібридний інвертор, який поєднує в собі функції інвертора та контролера зарядки АКБ від сонячних панелей або мережі для безперебійного живлення, призначений для побудови систем гарантованого електроживлення підключених будь яких електричних пристроїв споживачів. Може працювати без АКБ, сонячних панелей, має функцію підмішування для мінімізації витрат власника та видачу зайвої електрики в мережу по зеленому тарифу (ON/OFF GRID). Працює зі всіма типами АКБ. Інтелектуальне охолодження.
ФУНКЦІЇ:
• Сонячний інвертор із чистою синусоїдою (під'єднання до/від мережі)
• Коефіцієнт потужності на виході 1.0
• Доступність WiFi та GPRS для iOS і Android
• Інвертор може працювати без акумулятора
• Відновлення заводських налаштувань одним натисканням кнопки
• Автоматичне увімкнення вбудованого літієвого акумулятора
• Два порти зв'язку для акумулятора
• Два порти зв'язку для зв'язку з акумулятором та Wi-Fi зв'язку
• Вбудований MPPT сонячний зарядний пристрій на 120A: макс. 6200W (для 3.6KW/4.2KW)
• Широкий діапазон вхідної напруги PV (60-500VDC)
• Вбудований антипиловий комплект для жорстких умов експлуатації
• Розумна конструкція заряду акумулятора для оптимізації терміну служби акумулятора
• Двійний вихід
МОДЕЛЬ |
VICTOR NM-ECO-4.2KW PLUS |
||
Фаза |
1-фазний |
||
Максимальна потужність вхідного PV |
6200W |
||
Номінальна вихідна потужність |
4200W/4200VA |
||
Максимальний струм сонячної зарядки |
120A |
||
РОБОТА В РЕЖИМІ МЕРЕЖЕВОГО ПІДКЛЮЧЕННЯ |
|||
ВХІД PV (DC) |
|||
Номінальна DC напруга/Максимальна DC напруга |
360/500VDC |
||
Напруга запуску/Початкова напруга живлення |
60VDC/90VDC |
||
Діапазон напруги MPPT |
60-450VDC |
||
Максимальний вхідний струм |
1/18A |
||
ВИХІД МЕРЕЖІ (AC) |
|||
Номінальна вихідна напруга |
220/230/240VAC | ||
Діапазон вихідної напруги |
195-253VAC |
||
Номінальний вихідний струм |
18.2A |
||
Коефіцієнт потужності |
>0.99 |
||
ККД |
|||
Максимальний коефіцієнт перетворення (DC/AC) |
98% |
||
ПОДВІЙНА ВИХІДНА ПОТУЖНІСТЬ НА НАВАНТАЖЕННЯ |
|||
Повне навантаження |
4200W |
||
Максимальне основне навантаження |
4200W |
||
Максимальне друге навантаження (в режимі акумулятора) |
1400W |
||
Максимальна напруга відключення навантаження |
26VDC |
||
Максимальна напруга відновлення навантаження |
27VDC |
||
РОБОТА БЕЗ ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ |
|||
ВХІД AC |
|||
Напруга запуску AC/Напруга автоматичного перезапуску |
120-140VAC/180VAC |
||
Допустимий діапазон вхідної напруги |
90-280VAC or 170-280VAC | ||
Діапазон частоти |
59~61±1HZ |
||
Максимальний вхідний струм AC |
24.7A |
||
ВХІД PV (DC) |
|||
Номінальна DC напруга/Максимальна DC напруга |
360/500VDC |
||
Діапазон напруги MPPT |
60-450VDC |
||
Максимальний вхідний струм |
1/18A |
||
ВИХІД У РЕЖИМІ АКУМУЛЯТОРА (AC) |
|||
Номінальна вихідна напруга |
220/230/240VAC |
||
Форма виходу |
Чиста синусоїдальна хвиля |
||
ККД (DC до AC) |
94% |
||
АКУМУЛЯТОР І ЗАРЯДНИЙ ПРИСТРІЙ |
|||
Номінальна DC напруга |
24VDC |
||
Максимальний струм сонячної зарядки |
120A |
||
Максимальний струм AC зарядки |
100A |
||
Максимальний струм зарядки сонця + AC |
120A |
||
ГІБРИДНА ОПЕРАЦІЯ |
|||
ВХІД PV (DC) |
|||
Номінальна DC напруга/Максимальна DC напруга |
360/500VDC |
||
Напруга запуску/Початкова напруга живлення |
90VDC/120VDC |
||
Діапазон напруги MPPT |
60-450VDC |
||
Максимальний вхідний струм |
1/18A |
||
ВИХІД МЕРЕЖІ (AC) |
|||
Номінальна вихідна напруга |
220/230/240VAC |
||
Діапазон вихідної напруги |
195-253VAC |
||
Номінальний вихідний струм |
18.2A |
||
ВХІД AC |
|||
Напруга запуску AC/Напруга автоматичного перезапуску |
120-140VAC/180VAC |
||
Допустимий діапазон вхідної напруги |
90-280VAC або 170-280VAC |
||
Максимальний вхідний струм AC |
24.7A |
||
Максимальний струм AC зарядки |
100A |
||
ЗАГАЛЬНІ |
|||
ФІЗИЧНІ |
|||
Розміри Д'Ш'В (мм) |
420•350•110 |
||
Розміри упаковки Д'Ш'В (мм) |
500*415*180 |
||
Чиста вага (кг) |
8.0 |
||
Брутто вага (кг) |
9.0 |
||
ІНТЕРФЕЙС |
|||
Порт зв'язку |
RS232/RS485/WIFI/GPRS/ЛІТІЄВИЙ АКУМУЛЯТОР |
||
СЕРЕДОВИЩЕ |
|||
Вологість |
5% до 95% відносної вологості (без конденсації) |
||
Температура експлуатації |
-10°C - 50°C |
||
СТАНДАРТ |
|||
Безпека відповідності |
CE |
||
ФУНКЦІЇ:
• Чистосинусоїдальний сонячний інвертор.
• Великий LCD-екран із більш насиченим контентом.
• Два комунікаційні порти для BMS і WiFi.
• Подвійний вихід змінного струму доступний для моделей 4.2KVA і 7KVA.
• RGB-підсвітка для різних режимів роботи.
• Робота інвертора з акумулятором або без нього.
• Вбудована автоматична активація літієвих акумуляторів.
• Інтелектуальна система зарядки літієвих акумуляторів: регулювання струму зарядки інвертора відповідно до інформації про акумулятор.
• Функція внутрішнього годинника для відображення виробленої сонячної енергії та налаштування часу зарядки від мережі або часу роботи навантажень користувачем.
• Офлайн оновлення програмного забезпечення для додавання нових функцій та виправлення помилок програмного забезпечення.
• Широкий діапазон вхідної напруги сонячних панелей: 55-450 В постійного струму.
• Вбудований BOA та MPPT-сонячний зарядний пристрій на 110А.
• Наявність WiFi для iOS і Android.

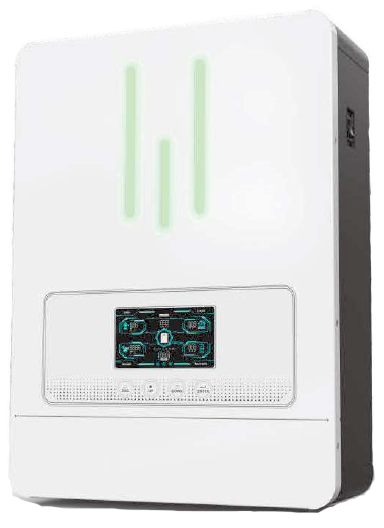

МОДЕЛЬ |
RS-7000 |
||
ВХІД |
|||
Номінальна потужність |
7000ВА/6200Вт |
||
Напруга |
230VAC |
||
Вибірковий діапазон напруги |
170- 280VAC |
||
Діапазон частот |
50Hz/60Hz (Автоматичне визначення) |
||
ВИХІД |
|||
Регулювання напруги змінного струму (режим батареї) |
230VAC±5% |
||
Визначена потужність |
14000VA |
||
Час переключення |
10 мс (для персональних комп'ютерів) |
||
Форма хвилі |
Чиста синусоїдна хвиля |
||
ПОДВІЙНА ВИХІДНА ПОТУЖНІСТЬ НА НАВАНТАЖЕННЯ |
|||
Повне навантаження |
6200W |
||
Максимальне основне навантаження |
6200W |
||
Максимальне навантаження EPS (режим батареї) |
2000W |
||
Напруга відключення основного навантаження |
44V |
||
Напруга відновлення основного навантаження |
54V |
||
ЗАРЯДНИЙ ПРИСТРІЙ ДЛЯ АКУМУЛЯТОРІВ І ЗМІННОГО СТРУМУ |
|||
Напруга батареї |
48VDC |
||
Напруга підтримуючої зарядки |
54VDC |
||
Захист від перезарядки |
61VDC |
||
Максимальний струм зарядки |
80A |
||
СОНЯЧНИЙ ЗАРЯДНИЙ ПРИСТРІЙ |
|||
Макс. потужність сонячної панелі: 2000 Вт |
6000W |
||
Діапазон MPPT при робочій напрузі |
55-450VDC |
||
Макс. напруга відкритого кола сонячної панелі |
450VDC |
||
Макс. струм зарядки |
110A |
||
Макс. ККД |
98% |
||
ФІЗИЧНІ ХАРАКТЕРИСТИКИ |
|||
Розміри Д*Ш*В (мм) |
423*300*120мм |
||
Вага (кг) |
8 кг |
||
Комунікаційний інтерфейс |
Два комунікаційні порти: |
||
РОБОЧЕ СЕРЕДОВИЩЕ |
|||
Вологість |
Від 5% до 95% відносної вологості (без конденсації) |
||
Робоча температура |
-10"C to 55"C |
||
Температура зберігання |
-15"C to 60"C |
||

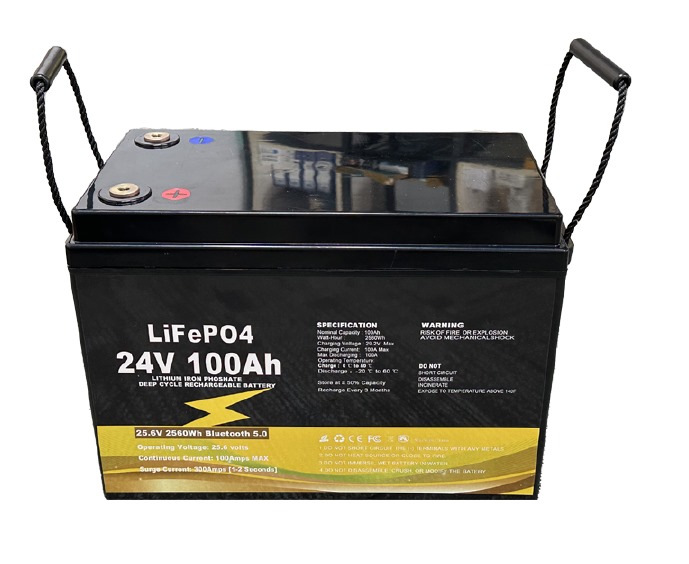

Акумуляторна батарея має напругу 24 В і ємність 100 А·год, типу LiFePO4. Ця батарея забезпечує тривалий термін служби, високу енергоефективність та надійну роботу. Вона підходить для використання в сонячних інверторах, системах зберігання енергії та інших автономних енергосистемах.
ФУНКЦІЇ:
• Паралельне підключення.
• Послідовне підключення.
• Номінальна напруга 25,6 В.
• Номінальна потужність 100 А*год.
• Тип елемента LifePo4.
• Функції BMS.
МОДЕЛЬ |
LP24100 |
||
Розмір |
19±1 кг |
||
Тип елемента |
LifePo4 |
||
Гарантія |
5 років |
||
Номінальна напруга |
25,6 В |
||
Номінальна потужність |
100 А*год |
||
Зарядний струм |
20-40 А |
||
Номінальна енергія |
2560 Вт-год |
||
Стандартна зарядна напруга |
29,2 В |
||
Максимальний зарядний струм |
100 А |
||
Напруга відключення розряду |
10 В |
||
Максимальний розрядний струм |
100 А |
||
Внутрішній опір |
≤40 м Ом |
||
Термін служби циклу |
＞5000 разів |
||
Термін служби |
10 років |
||
Діапазон температури заряду |
0 C~45C |
||
Діапазон температури розряду |
-20C~65C |
||
BMS |
8S100A |
||

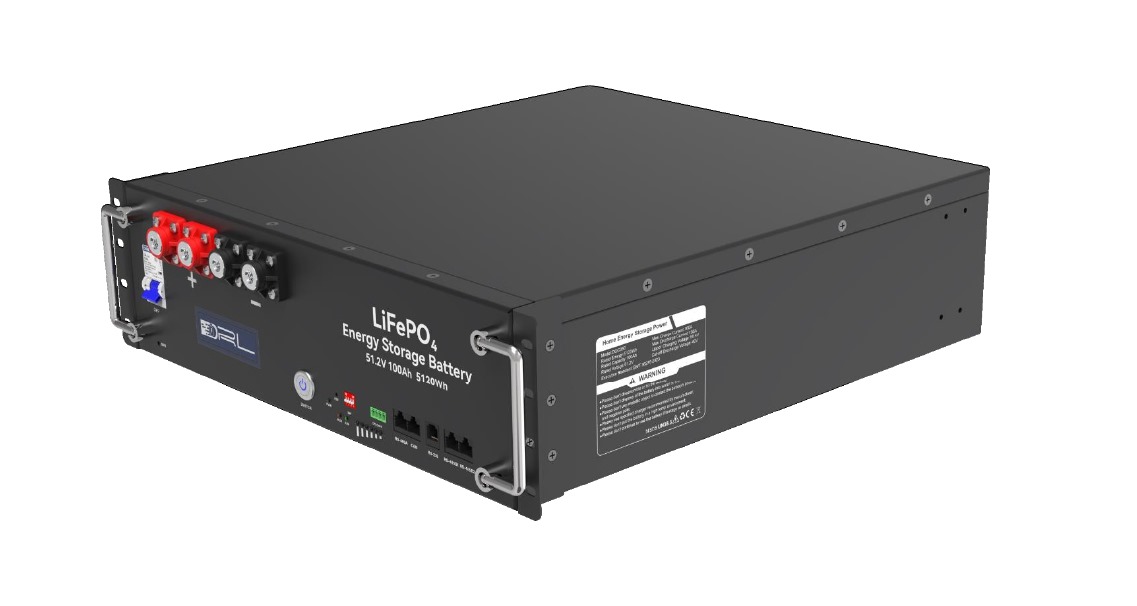

Акумулятор використовує нові та високоякісні літій-залізо-фосфатні призматичні елементи EVE класу A як основний компонент для зберігання енергії. Вони відзначаються відмінними характеристиками, високою узгодженістю та тривалим циклом служби, що дозволяє краще задовольнити потреби користувачів. Корпус блоку живлення виготовлений із потовщеної сталевої пластини методом електростатичного напилення, що забезпечує міцність і надійність конструкції акумулятора.
Пристрій оснащений високоякісною системою інтелектуального управління акумулятором, яка гарантує стабільність і надійність роботи блоку живлення. Крім того, порт виходу живлення використовує швидкознімний роз'єм, що спрощує експлуатацію для користувачів і має високу стійкість до перевантаження струмом. Також передбачено комунікаційний інтерфейс Canbus/RS485, який забезпечує сумісність із різними популярними брендами інверторів на ринку, що підвищує гнучкість і універсальність.
ФУНКЦІЇ:
• Номінальна напруга 51.2 В.
• Номінальна потужність 100 А*год.
• Тип елемента LifePo4.
МОДЕЛЬ |
DGA501II |
||
Номінальна напруга |
51,2 В |
||
Номінальна ємність |
100 А·год |
||
Енергія |
5,12 кВт·год |
||
Робоча напруга |
40,8~58,4 В |
||
Напруга зарядки |
58,4 В (максимально) |
||
Стандартний струм зарядки |
20 А (при 0,2C) |
||
Максимальний струм зарядки |
100 А (повинен відповідати робочому струму плати захисту) |
||
Напруга відключення розрядки |
40 В |
||
Стандартний струм розрядки |
20 А |
||
Максимальний струм розрядки |
100 А (повинен відповідати робочому струму плати захисту) |
||
Модель елемента |
LF100LA 100 А·год |
||
Матеріал корпусу |
Холоднокатана сталь |
||
Рівень захисту |
IP51 |
||
Метод охолодження |
Природне охолодження |
||
Зовнішні розміри |
440*480*133±1 мм (без урахування монтажного кронштейна) |
||
Вага акумулятора |
≈48 кг (без урахування монтажних елементів) |
||
Робоча температура |
Зарядка: 0℃~45℃ при 10%-90% RH |
||

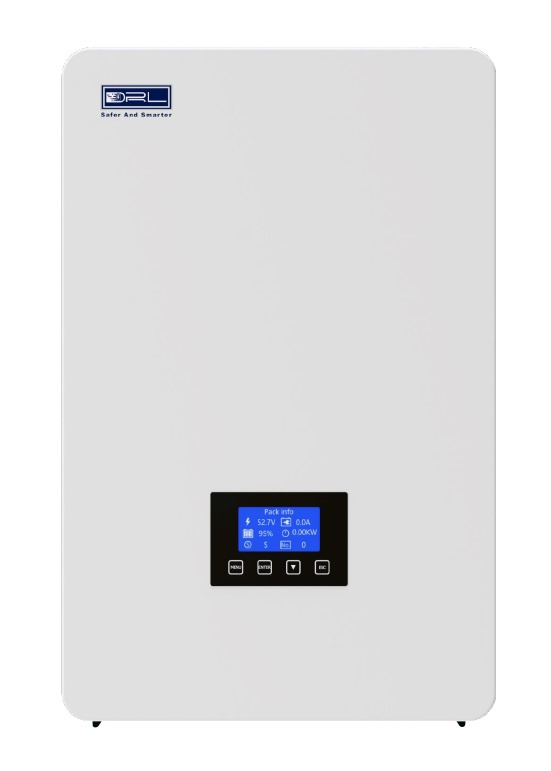

Акумулятор використовує нові літій-залізо-фосфатні призматичні елементи EVE класу A як основний компонент зберігання енергії. Ці елементи забезпечують відмінну продуктивність, високу стабільність та довгий цикл служби, що відповідає потребам користувачів. Корпус блоку живлення виготовлений із потовщеної сталевої пластини із застосуванням електростатичного напилення, що гарантує міцність та надійність конструкції.
Акумулятор оснащений високоякісною системою інтелектуального управління, яка забезпечує стабільність та надійність роботи джерела живлення. Вихідний порт оснащений швидкознімним роз'ємом, що спрощує експлуатацію і має високу стійкість до перевантаження струмом. Крім того, передбачено комунікаційний інтерфейс Canbus/RS485, який забезпечує сумісність із різними популярними брендами інверторів на ринку, надаючи більше гнучкості та універсальності.
ФУНКЦІЇ:
• Номінальна напруга 51.2 В.
• Номінальна потужність 100 А*год.
• Тип елемента LifePo4.
МОДЕЛЬ |
DYA50QII |
||
Робоча напруга |
44,8~58,4 В |
||
Напруга зарядки |
58,4 В (максимально) |
||
Стандартний струм зарядки |
20 А (при 0,2C) |
||
Максимальний струм зарядки |
100 А (повинен відповідати робочому струму плати захисту) |
||
Напруга відключення розрядки |
44.8 В |
||
Стандартний струм розрядки |
20 А |
||
Максимальний струм розрядки |
100 А (повинен відповідати робочому струму плати захисту) |
||
Модель елемента |
LF100LA 100 А·год |
||
Матеріал корпусу |
Холоднокатана сталь |
||
Рівень захисту |
IP51 |
||
Метод охолодження |
Природне охолодження |
||
Зовнішні розміри |
590*380*145±2 мм (без урахування монтажного кронштейна) |
||
Вага акумулятора |
≈48 кг (без урахування монтажних елементів) |
||
Робоча температура |
Зарядка: 0℃~45℃ при 10%-90% RH |
||
